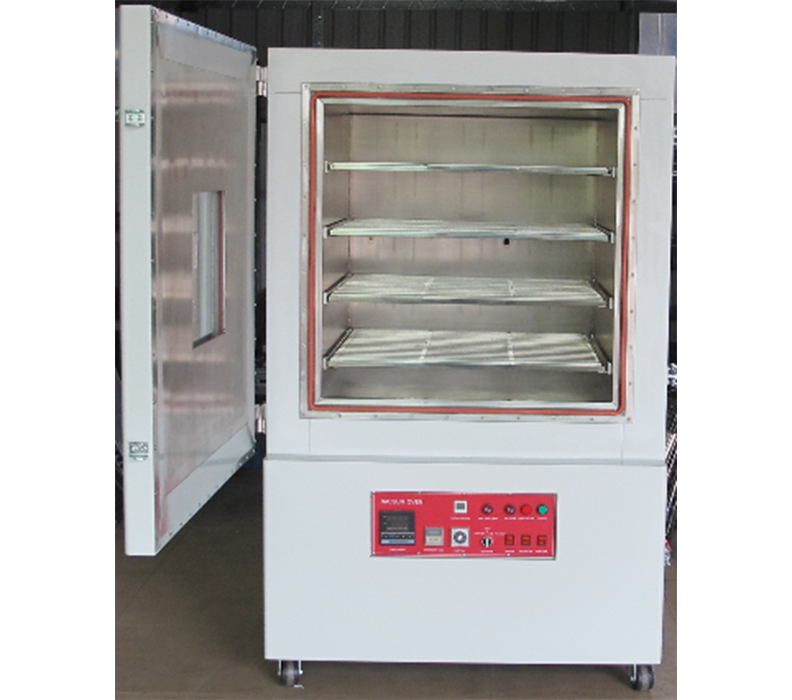

　　箱体规格

　　1、内规格：700mm×700mm×700mm(W×H×D);

　　2、外尺寸：1000mm×1620mm×930mm(W×H×D)以实物为准;

　　3、结构为连体式，真空泵置于机台下部，上部产品试验箱;

　　4、内分四层，不锈钢网板四片，可活动抽出;

　　5、控制位于机台下方;

　　6、门带有玻璃视窗350*350mm;

　　7、内材质为:304#不锈钢沙板,厚5.0mm;

　　8、外材质为冷板,厚1.0mm,粉体烤漆处理;

　　9、保温材质为硅酸铝棉，保温效果好;

　　10、密封材质为：耐高温硅胶;

　　11、安装带刹车活动脚轮，可任意推动;

　　控温系统

　　1、温度控制为PID数显仪表(台湾台松仪表)，单点式控温，可设定功率调节，可自动演算，PV/SV同时显示，按键设定;

　　2、定时器设定，0.1秒-999时(可选择设定小时、分钟、秒)

　　温到计时，时间至切断加热电流 (报警装置)

　　3、加热方式：采用三面加热的热辐射的方式;(左、右、底三面)

　　4、发热材料为：不锈钢高温加热管;

　　5、温度范围：常温+50~250℃之间;

　　6、控制精度±2℃;

　　7、显示精度0.1℃;

　　8、感温线(K)型;

　　9、输出为3-32V;

　　10、电流控制器为：PID+SSR固态继电器;

　　11、升温速率:RT-100℃约15分钟

　　保护系统

　　1、超温保护系统：温度失控时，超过超温保护设定温度时，自动停止加热供电，从而保护你的产品及机器的安全。

　　2、电路保护系统：漏电保护、接地保护、快递保险、缺相保护等。

　　密封及真空显示

　　1、机台采用高密度性的硅胶条密封，达到机台的真空度密封性能;

　　2、同时采用数显式真空表来显示箱体内的即时真空度;

　　3、本机台真空度为：0至-0.1Mpa指针式真空表;(≤133 Pa)

　　4、真空泵双级旋片式，2XZ-8升直连式真空泵，功率1.1KW。

　　机器电源

      1、电压 380V   2、 电流 15A   3、功率10KW

　　使用原理

　　1、在做试验中，电源打开机台正常运行后→把产品放好→关好箱门→抽真空→真

　　空达到后停止抽真空→设定需要温度及时间后→加温→温度达到自动计时→

　　时间达到停止加热;

　　2、产品取出，首先箱内温度降低后，解掉真空，取出产品;

　　3、在使用中途箱内高温时不能抽真空，真空泵耐不了高温;

　　4、箱内温度测试为空箱，无真空状态下。
