产品名称：数显卧式拉力试验机

产品型号：GD-3000S

最大试验力：3000KN

精度等级：1级

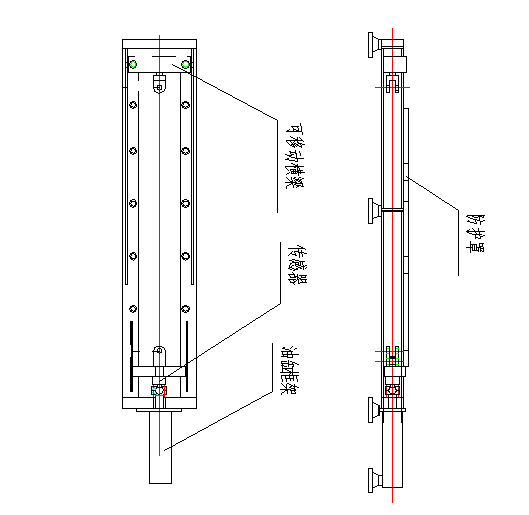

产品主机外形图：

设备概述

该试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，插销夹持试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，液晶屏幕显示试验力、位移量、峰值，本机适用于大试样、全尺寸试样的试验。主要用于各种链条、钢索等等柔性试样的拉伸试验。材料的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。



主要功能

一、主机系统：

主机部分主要由油缸座、油缸活塞、移动横梁、固定横梁及负荷传感器等部件组成。油缸座、钢板焊接框架、移动横梁和固定横梁形成受力框架，移动横梁和固定横梁上装有插销附具用以夹持试样的两端，单出杆双作用低摩擦活塞缸在液压油的作用下带动移动横梁运动，从而将试验力施加到试样上。固定横梁与受力框架之间采用插销连接，手动调整试验空间。



二、台式液压控制柜HS1000：

具有低噪音、无脉动、长寿命等卓越性能。本液压系统由溢流阀、滤油器、换向阀、液压管件和高压胶管、液位控制计组成，具有油温、液位、滤油器堵塞报警或停车功能。油源系统由油泵电机组、油箱（含阀组及配套设施）、管路系统、强电系统四大部分组成。

1、油泵电机组采用平面布局、串联双弹性支撑进一步减少泵站噪音。泵站配置意大利MARZOCCHI高压齿轮泵。整套系统按照节能、布局简洁的原则进行设计。详见第二部分油源系统技术说明。

2、油箱：容积60升。配电子式油温、油位计，精密压力过滤器，空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求配相应高精度的滤油装置并配备独立风冷却装置。

3、管路系统：油箱至主机系统的管路以及主机上固定部分的管路采用无缝钢管连接，主机上移动部分各油缸采用高压软管联接。

4、强电系统：操作控制台采用台式结构，布置于试验操作区，并有专门设计的操作面板使各类试验操作一目了然。



三、控制、测量、显示系统：

1、采用具有压差补偿功能的高性能送回油阀和电磁阀快速控制试验力的加载、卸载及负荷保持，操作方便；

2、采用直动式溢流阀和多工位电磁阀等组成的控制目标设定值的试验力快速卸载；

3、负荷传感器、位移测量装置、微型计算机和显示系统构成了试验机的测量、控制单元；

4、液晶屏幕显示试验力；



四、设备的安全保护装置：

1、当活塞位移量达到前后极限位置时，行程自动保护，油泵电机停机。

2、当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷；

3、具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；

4、试件破断时有安全防护网保护试验人员的安全。





主要特点

一、主机说明：

●机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

●后夹头座采用手动推动方式进行试验空间有级调整；

●主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美的统一。



二、3000kN主油缸加载器（作动器）技术说明：

●单出杆双作用结构方式，采用精密加工技术制作；

●采用进口格莱圈－斯特封密封元器件，保证油缸活塞间的低阻尼特性；

●活塞杆头部直接安装球铰支座及法兰盘实现与高精度负荷传感器联接。



三、后夹头座移动装置：

●后夹头座移动由手动推动、有级调整试验空间；

●后夹头座移动由支持小车在导轨上传动进行试验空间的调整及试样拉力试验；

●试验空间最大调整范围500～3000mm。



四、台式液压控制柜HS1000：

1、油泵电机组：

●采用国内知名品牌电机与意大利MARZOCCHI高压齿轮油泵；

●电机安装配置减振装置（选用减振垫），以减小振动和噪音；

●高低压切换阀组，采用成熟的电磁阀、溢流阀组合技术进行高低压切换装置；

●具有压差补偿功能的高性能送回油阀控制系统。

2、油箱：

●全封闭标准油箱；

●具有温度测量、空气过滤、油位显示功能；

●系统配置风冷却装置安装在系统回油管路上。

3、管路系统：

油箱至主机系统、主机移动横梁、主油缸加载器液压管路等全部采用高压软管连接。最大限度的杜绝漏油、渗油现象。



一、技术参数：

1.最大试验力：3000kN；

2.测力范围：2-100%Fs(全程不分档,等效四档)；

3.试验力准确度：±1%；

4．位移测量显示分辨率：0.01mm；

5．位移测量精度：优于示值的±1%；

6.拉伸附具最大间距（不含活塞行程）：500-3000mm；

7.活塞行程：500mm；

8.试验速度：不小于80mm/min；

9.测力方式：负荷传感器测力；

10..控制试验方式：用手动方式控制送回油阀控制试验过程，液晶屏幕显示试验力等数据。





系统配置清单与说明

一、主机系统：

●单出杆双作用低摩擦缸；

●采用进口密封件密封，密封可靠、使用平稳，确保液压缸的使用寿命；

●油缸座；

●移动横梁；

●前后夹头座；

●主机框架（采用钢板焊接结构）；

●拉伸附具。



二、控制油源（台式液压控制系统HS1000）基本配置如下：

●油泵：10L/min，30Mpa；

●台式油源柜；

●国产知名品牌电机；

●60L油箱；

●高压滤油器：QU-H30×5DFP；

●安全阀：DBDS10P10/31.5；

●电磁溢流阀：DBW10B3-5X/31.5G24；

●压力表：YN-60；

●空气滤清器；

●液位计等。





装箱单

1.卧式拉力机主机1台；

2.台式液压控制系统HS10001套；

3.安全防护网1套；

4.钢索专用拉伸试验夹具1套；

5.AD400万能试验机数显系统1套；
