　　用途

　　换气老化试验箱适用于电气绝缘材料的耐热性试验,电子零配件、塑化产品等等试验;考核和判断其在高温环境条件下贮存和使用的适应性，试样在模拟高温和大气压力下的空气中老化后测定其性能并与未老化样的性能予以比较.

　　试验标准

　　UL1581测试换气式老化试验箱的标准:

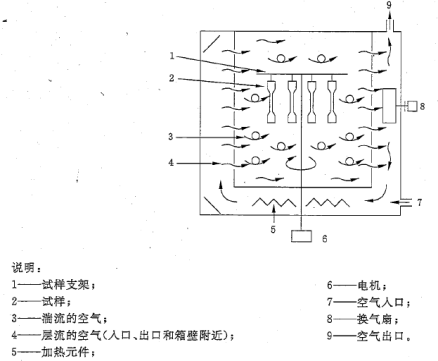

　　1、GBT 3512-2014/ISO 188：2011 硫化橡胶或热塑性橡胶/热空气加速老化和耐热试验中的2型湍流空气老化箱结构设计;

　　2、方法B：使用风扇强制通风的柜式热空气老化箱，每小时换气量3次-10次或其它非标换气次数等.

　　

　　箱体结构

　　1、内尺寸：450(宽)×450(深)×500(高)mm;

　　2、外尺寸约：1150(宽)×710(深)×1520(高)mm，以实物为准;

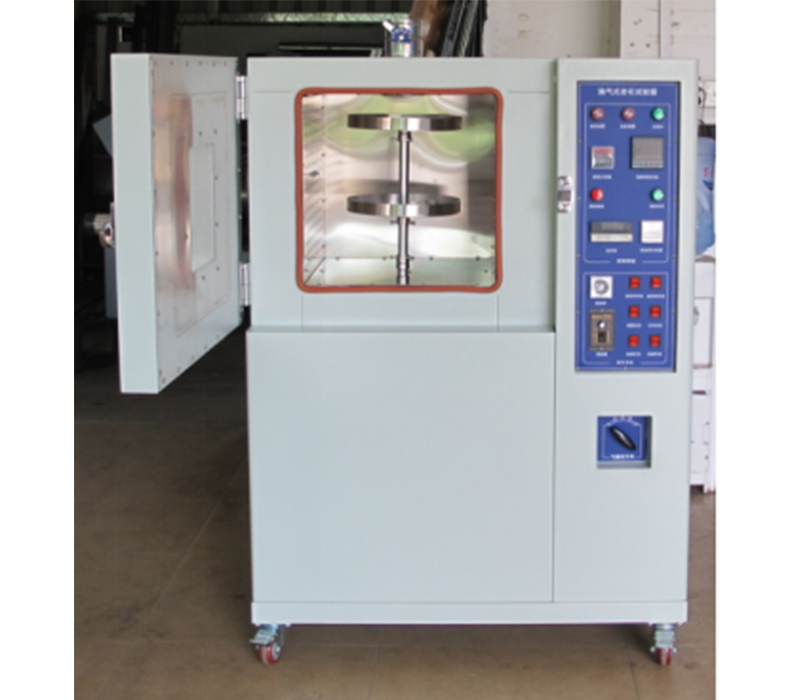

　　3、操作面板：控制操作面板位于机台右侧(如图);

　　4、开门方式：单门由右至左开启;

　　5、观察窗：门上带钢化玻璃视窗，规格W200*H250mm;

　　6、内材质为：304#不锈钢砂板：厚1.2mm;

　　7、外材质为：冷轧钢板，厚1.2mm粉体烤漆处理;(米白色)

　　8、转盘：内置转盘一组二个，圆盘直径230mm;

　　9、调速控制：调速电机一组，转速每分钟3-20转可调;

　　10、保温材质为：耐高温硅酸铝棉，保温效果好;

　　11、门口密封材质为：耐高温硅胶条;

　　12、机台安装活动脚轮及固定脚，可任意推动，固定位置.

　　温控系统

　　1、温度控制为数显仪表(欧姆龙E5AC-QX3ASM-800)，单点式控温，可自动演算，PV/SV同时显示，按键设定;

　　2、定时功能：1-9999时(可选择设定小时、分钟、秒)温到计时，时间到达停止加热供电，同时报警提示;(欧姆龙H5CZ-L8)

　　3、感温线(K)型;

　　4、输出为3-32V;

　　5、电流控制器为：SSR固态继电器;

　　6、发热材质为：不锈钢耐高温加热管;

　　7、温度范围：常温+20～200℃温度可控可调;

　　8、升温速率：升至200℃约40分钟左右;

　　9、控制精度：±0.5℃;

　　10、显示精度：0.1℃;

　　11、温度偏差：RT+15-80℃±1.0℃，81-180℃±2.0℃.(空载测试)

　　换气量系统

　　1、换气量：3-10次/每小时或其它换气量次数;

　　2、配置换气时与不换气时测试用功率仪表;

　　3、换气采用可调式风管控制，手动调节送入新空气大小，自然换气;

　　4、排气量采用手动可调式风管，位于机台顶部;(排气需排到室外)

　　5、换气方式：自然进气;

　　6、出气孔位于机台顶部，采用手动式开关风口;

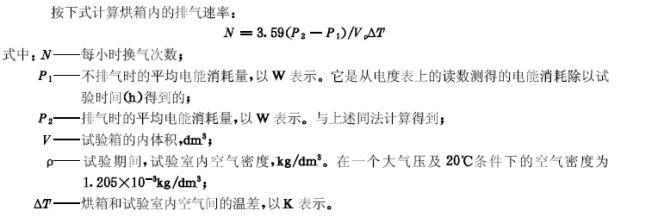

　　7、换气量计算公式：

　　

　　循环送风系统

　　1、送风方式：内部热风循环;

　　2、马达为耐高温长轴专用型，功率370W/220V;

　　3、风轮为多翼式涡轮型7.5寸;

　　安全保护系统

　　1、超温保护系统：温度失控时，超过超温保护设定温度时,自动停止加热供电，同时报警提示，从而保护产品及机器的安全;

　　2、电路保护系统：接地保护、快速保险、断路开关等.

　　电源装置

　　1、电压 220V/50Hz单相

　　2、功率2.5KW

　　3、电流 12A
