　　一、[品牌/型號]：高达 MODEL：S205

　　二、[用途]：

　　本機適用於各種按鍵作壓縮、引張力測試，被廣泛應用於各類橡膠按鍵、金屬彈片按鍵、電腦鍵盤、手機、MP3、藍牙耳機、CD、電子詞典、電話機、遙控器等按鍵作下壓、反彈力測試，又可作按鍵疲勞壽命測試。

　　三、[特點]：

　　■ 全自動測試方式

　　測試人員只需將當次(批量)試件之測試條件輸入並存儲即可自動作壓縮、引張測試;

　　■ 適用性廣泛

　　如Key等産品測試，既可作按鍵等IQC來料檢測又可作按鍵壽命測試，待測試完畢自動存儲測試曲線及資料;

　　■ 高精密度

　　荷重分辯率達：0.01gf，位移分辯率達：0.001mm

　　■ 單位切換

　　荷重：N、gf、kgf、Lb可自由轉換;位移：mm、cm可自由轉換

　　■ 大存儲量

　　測試資料(曲線、資料)存於電腦硬碟(每一筆資料皆可存儲，不限次數)

　　■ 人性化設計，操作簡便

　　所有測試條件皆由電腦畫面設定：測試荷重、位移、次數、速度、等候時間…

　　■ 報表設計人性化

　　報表擡頭內容隨時可修改(中英文皆可)，報表自動生成，不需再作輸入，可列印數據報表、曲線報表

　　■ 自動判定及分析測試結果

　　可輸入壓縮、引張荷重之上、下限規格值，自動判定測試結果Passed 或Fail及分析等

　　■ 擁有自主開發知識産權之軟體

　　東莞市高達儀器有限公司自主開發之‘全自動按鍵試驗機’之測試軟體，基於WindowsXP作業系統開發，設計人性化，易於操作，採用32位66MHz之Arm處理晶片，優於業界之16位DSP處理技術

　　四、[系統構成]：

　　儀器結構：

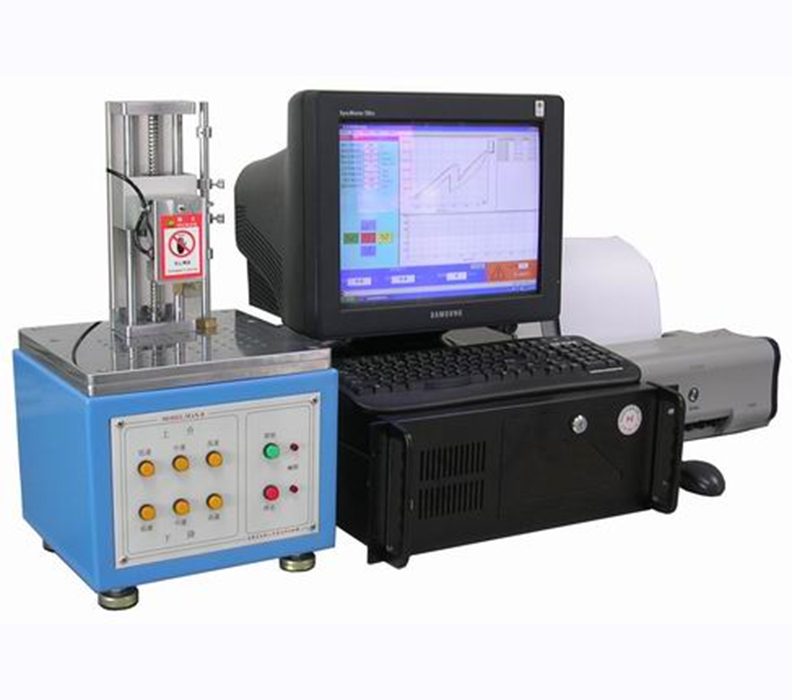

　　圖一：主機+電腦整體圖

　　

　　機器規格

　　測試荷重種類5kgf(標配)，2kgf，500gf

　　最小顯示荷重0.01gf

　　最大測試行程120mm

　　最小顯示行程0.01mm或0.001mm

　　測試速度範圍0-200mm/min

　　傳動機構滾珠螺杆

　　驅動馬達日本松下伺服電機

　　機台尺寸W300*D270*H500mm

　　重量31kg

　　電源AC220V 50Hz

　　五、[技術指標]：

機器規格
測試荷重種類	5kgf(標配)，2kgf，500gf
最小顯示荷重	0.01gf
最大測試行程	120mm
最小顯示行程	0.01mm或0.001mm
測試速度範圍	0-200mm/min
傳動機構	滾珠螺杆
驅動馬達	日本松下伺服電機
機台尺寸	W300*D270*H500mm
重量	31kg
電源	AC220V 50Hz

　　六、[軟體介紹]：

　　※ PEAK FORCE、RETURNFORCE、DISTANCE及CLICK率等皆可直接

　　在图上显示数值，不须人工计算。

　　※ 量测曲线图由电脑记忆，可随时放大、缩小。一张A4纸可任

　　意指定放置N个曲线图。

　　※ 测定项目可输入上、下限规格值，测定结果可自动判定OK或NO。

　　※ 可输入最大测定行程及荷重，电脑自动控制。

　　※ 检测报表可转换为EXCEL等文书报表格式。

　　※ 检验报表可自动产生，不须再作输入。

　　※ 检验报表抬头内容可随时修改。

　　※ 测试条件皆由电脑画面设定，方便且快速。

　　※ 测试资料储存于硬碟。(每一笔资料皆可储存，不限次数)

　　※ 电脑直接列印及储存力量位移曲线图，检查报表。(不需要

　　方格纸，一般A4纸即可)

　　※ 荷重单位显示N、Ib、g、kg可自由切换。

　　七、[主要配置]：

　　A主機部分：

　　1、驅動：採用日本松下AC伺服電機驅動，自帶2500r高脈衝繹碼器，高精度定位準確，低

　　雜訊，大力矩，可長時間使用;

　　2、傳動：採用日本THK高精密滾珠螺杆傳動，高效率，運行平穩，低雜訊;

　　3、導程：採用南韓高精度同軸鉻鋼杆導程，表面硬度≥60HRC,高鋼性，低變形，長久耐磨，確保長時間運行;

　　1、 機械限位：採用日本歐姆龍微動開關、南韓高精度同軸鉻鋼杆及專制限位塊作測試機械行程限位，反應靈敏，以防誤動作導致荷重元被撞壞;

　　2、 測試臺面及支架：採用優質45#鋼經研磨拋光及鍍硬鉻處理，富有質感長久耐用，表面備

　　有多個試樣及夾具固定孔，以便試樣裝持時用;

　　3、 箱體：採用冷軌鋼板剪折成形，表面經防銹及靜電噴塗處理，富有質感;

　　4、 面板：採用型鋁板衝壓而成，經陽極氧化處理並經鐳射雕刻而成，富有質感永不掉色;

　　5、 底腳：採用PT304進口膠鋼水準調節腳作機台底腳，方便機台水準調節;

　　10、荷重元：採用美國TRANSCELL高精度防爆型感測器(±0.02%F.S)對荷重之壓縮及引

　　張測量,從而得到更爲精准的測量值;

　　11、資料獲取：通過東莞高達儀器自主開發之硬體卡(高速A/D轉換卡)通過RS-232介面將感測器信號輸至電腦;

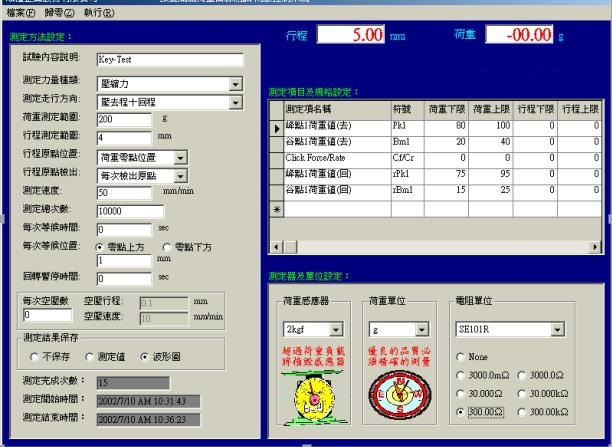

　　B软件界面

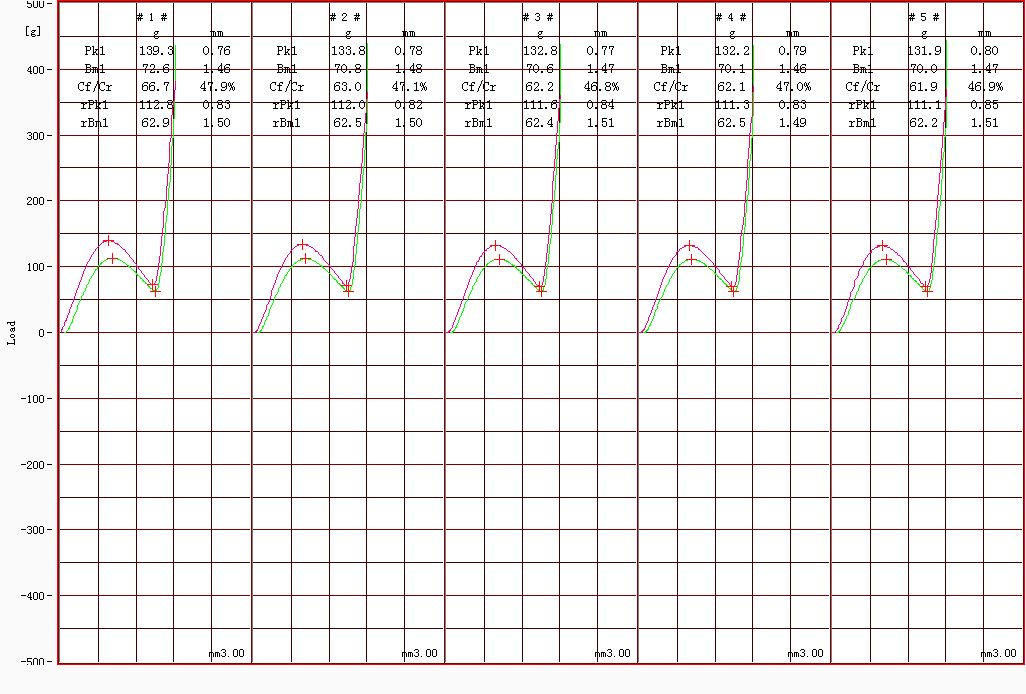

　　C测试曲线

　　

　　D主要配件：

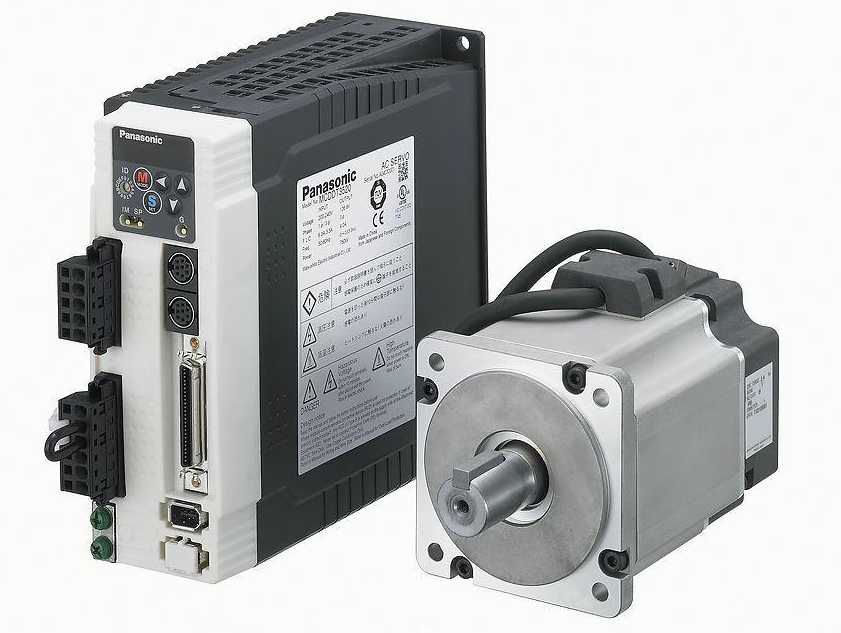

　　日本松下品牌伺服电机确保定位精准





　　松下交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.

　　高速高响应速度响应频率高达1kHz;高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测出电机转速

　　■超低振动

　　1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率

　　2) 两个手动陷波滤波器，抑制机械共振

　　3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.

　　■小型化设计

　　1) 通过对驱动器进行最佳热分析实现小型化，与过去相比，体积75%，重量80%

　　2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号

　　优点:

　　良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;

　　高效率，90%以上，不发热;高速控制;

　　高精确位置控制;

　　额定运行区域内，实现恒力矩;低噪音;

　　没有电刷的磨损，免维护;

　　不产生磨损颗粒、没有火花，适用于无尘间、易暴环境

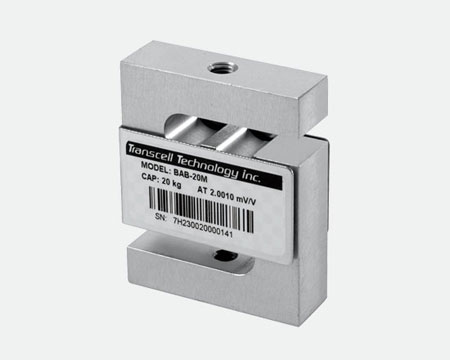

　　美国传力品牌力量传感器确保力值精准





　　材质：铝合金

　　额定载荷：2kg

　　应用领域：力值测定

　　功能特点：

　　-柱式传感器

　　-优质铝合金

　　-安装简便、快速，稳定可靠

　　-适用于各种材料试验机等

标准配置
配件名稱	產地（品牌）	配件名稱	產地（品牌）
1.荷重传感器1个	美国Transcell	2.伺服电机1个	日本松下
3.滚珠丝杆1条	台湾TBI	4.工控电脑1台	高达仪器
5.显示器1个	台湾Acer	6.鼠标键盘1套	双飞燕
7.测试头5个	高达仪器	8.电源线3条	高达仪器
