10T万能材料试验机

本机主要适用于对金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、撕裂、剥离、抗压、抗剪切、等力学性能的测试。
  • 10T万能材料试验机

产品详情

设备概述:

本机主要适用于对金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、撕裂、剥离、抗压、抗剪切、等力学性能的测试。



主要特点:

1.精美雅致的外观设计。我公司多年来一直非常注重产品的外观造型,开发出许多可与国外机型相媲美的产品.部分试验机已取得国家外观专利保护。

2.关键零部件。采用国际著名品牌,如台达最新变频控制系统,美国传力载荷传感器等。

3.圆弧齿形同步带最先进的铝合金减速系统,具有效率高、寿命长、噪音低、免维护的优点。采用纯数字的控制模式,无飘零、无失调。

4.采用高精度丝杆加载。加载平稳,试验机的寿命长,长期稳定性好且节能。

5.多种保护措施。如功率环节的各种电气保护,软件部分的超载,超位移保护,机械强制安全限位保护等。

6.简单、可靠,功能强大的用户操作界面。

7.开放的数据结构,无论是结果参数还是过程数据都允许用户随机调用,对科研与教学非常有利。

8.用户自编辑报告功能。数据可方便的导入EXCEL表格,方便用户后期处理。



主要功能:

1.结构:

1)微机控制电子万能试验机采用双柱型龙门式结构,下部:拉伸:压缩、弯曲。

2)高精度精密丝杆:驱动中横梁上下移动,传递负荷

3)同步齿形带铝合金减速系统:带动丝杆转动加载



2.工作原理:

台达最新变频控制系统减速系统和高精度精密丝杠带动活动横梁上、下移动,施加载荷,完成各种试验。


3、测量系统:

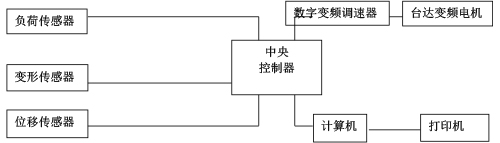

负荷、变形和位移都为闭环控制,见如下示意图。



①负荷测量

采用进口高稳定度、高精度多应变式进口负荷传感器,配备测量控制器,传感器的负荷测量范围均分为400000个码字,确保测力精度优于示值的±0.5%,如有特殊要求,可同时标定多个传感器,实现宽范围的负荷测量,且能实现应力、应变、位移全闭环控制。

②变形、位移测量

△ 小变形(断裂伸长率小于50%)测量采用电子引伸计和A/D转换电路实现,测量精度±0.5% ,分辩率为0.005mm。如有特殊要求,可同时标定和识别多只电子引伸计(用于金属材料 需要另外选购件)。

△配置大变形测量装置可对塑料、橡胶等材料的断裂伸长率进行测试。可配置高低温箱等附属装置。(用于橡胶材料需要另外选购件)。

△ 活动横梁位移测量采用日本高精度光电编码器,采用交流伺服高速系统控制,调速方式为计算机控制任意设定,手动设定活动横梁行程。精度为±0.5% ,分辨率为0.001mm。

4.传动系统:

采用台达最新变频控制系统控制器控制高精度、高响应频率的变频电机,联接铝合金减速系统,通过同步齿形带带动丝杠转动加荷,保证传动系统效率高,噪音低,传动平稳,传动精度高,工作寿命长,并保证速度精度在±0.5%以内。

5.主机框架:

采用立柱固定上横梁及工作台面构成框架结构,由两根高精度预应力无间隙的丝杠驱动中横梁上下移动,传递负荷,结构合理,刚性及稳定性好,在高速加载下加载平稳,使用寿命长,豪华金属外壳,美观大方。

6.微机系统:

采用计算机作为主控机,完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能,配有试验机专用WindowsXP中英文版智能化软件包,可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数,并对试验数据进行统计和处理;然后输出各种要求格式的试验报告和特性曲线图样。



技术参数:

A.试验机主机技术参数:

1.最大试验力:10T

2.最大行程(不含夹具):1000mm

3.有效试验宽度:420mm

4.主机外形尺寸(长×宽×高):约680×560×1600mm

5.主机重量:约600kg

6.数据采样频率:300Hz

B.试验机精度测量参数:

a.力值测量参数:

1.试验机力值测量精度:0.5级

2.试验力最大测量值:10T

3.试验力示值分辨率:最大试验力的1/200000



配置清单:

1.10T试验机主机主要配置:(如图1所示)

1)试验机主机1台

2)高精度丝杠1副

3)变频电机及变频系统1套

4)10T负荷传感器一只(如图5所示)(精度为3/10000FS)

5)WindowsXP 平台下中文版专业试验软件1套

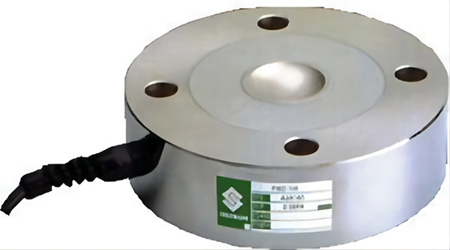

图5:负荷传感器

2.10T试验机控制系统 1套

选用全数字化多闭环材料试验机测量系统,可实现位移、应力、应变等闭环控制,且相互间平滑转换无冲击。



性能特点:

1)最高采样速率为300个完整数据/秒。

2)所有通道的全部数据全部保存,便于进行更多的分析。

3)可任选打印/显示已有试样曲线。(全部、单条、任意N条)

4)一个试样运行中可暂停后继续运行。

5)对试验曲线可多次放大/平移/读点,及手工设置放大。

6)对重要参数的设置有口令保护。

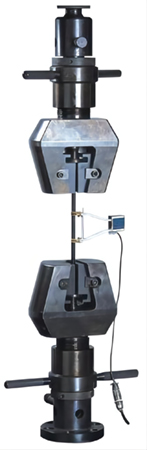

图7:楔形拉伸夹具



3.10T试验机夹具配置:

1)10T手动楔形拉伸夹具1套(如图7所示 标配)

规格:平钳口(mm)——0~8,8~16,

V型钳口(mm)——Φ4~Φ9,Φ9~Φ16,

用途:适用于金属板材和棒材的拉伸试验

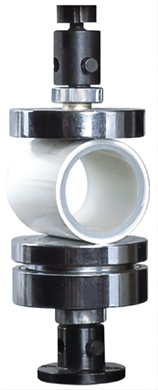

2) 10T压缩夹具(如图8所示 用户可根据自己的需要另外选购)

规格:压盘直径Ф100mm

用途:适用于各种材料的压缩试验

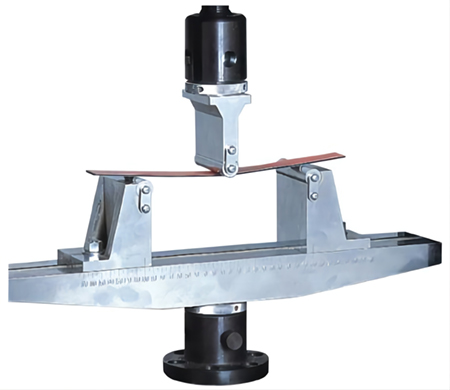

3)10T弯曲夹具(如图9所示 用户可根据自己的需要另外选购)

规格:跨距400mm、支辊、压辊直径Ф10mm

用途:适用于各种材料的弯曲试验



图9:弯曲夹具  /  图8:压缩夹具



4.变形测量系统(如图10所示  用户可根据自己的需要另外选购)

电子引伸计一只

△ 规格:YYU-25/50

△ 标距:50mm

△ 变形量:25mm

△ 测量精度:0.3%F.S

图10:电子引伸计
