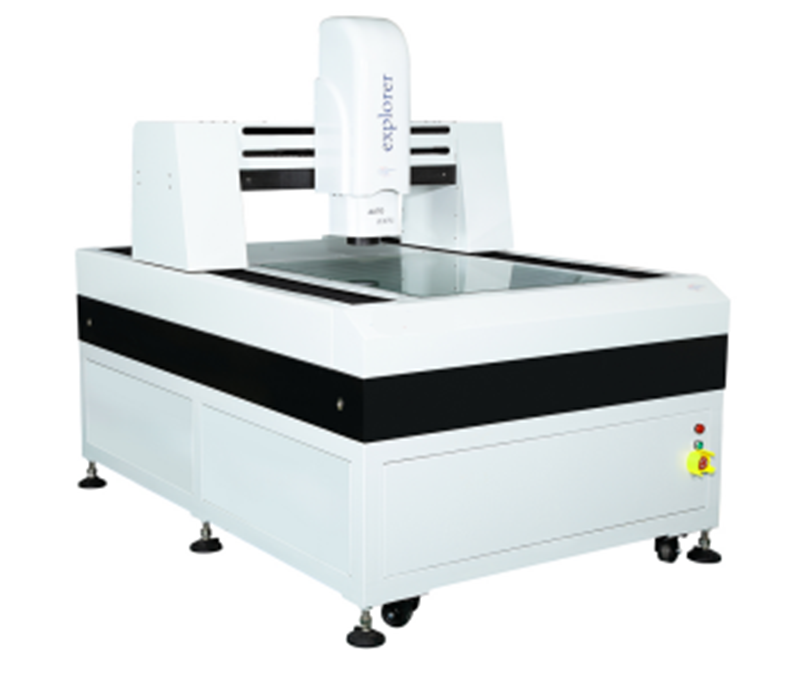

龙门自动影像测量仪 |
|
||||
|
型号 |
仪器外形尺寸(mm) |
仪器重量(Kg) |
玻璃承重(Kg) |
仪器电源、功率 |
|
|
GD-CNC-4030D |
700*900*1650 |
500 |
|
220V/50HZ 800W |
|
|
工作台 |
行 程(mm) |
400*300 |
调焦行程(mm) |
Z轴:200mm |
|
|
金属台尺寸(mm) |
600*500 |
玻璃台尺寸(mm) |
500*400 |
||
|
传动形式 |
X/Y/Z轴精密线性导轨/研磨级滚珠螺杆 |
||||
|
影像系统 |
摄像机：高清数字1/3″650TVL 视频放大倍率30-140X |
||||
|
全自动变倍远心镜头0.7--7.5X 影像放大倍数：5X-140X |
|||||
|
光源系统 |
5环8区 表面光源与透射光源LED冷光源+同轴光、寿命长、亮度可调 |
||||
|
伺服驱动 |
X/Y/Z三轴台达高性能伺服电机，双重闭环控制系统 |
||||
|
线性精度 |
金属贴片尺分辨率：X/Y/Z轴0.0001mm（0.1um） |
||||
|
测量精度：≤2.0um+L/200 重复精度：≤2.0um |
|||||
|
激光测量系统 |
基恩士激光测量传感器 LK-G30 工作距离：30mm 测量范围：±5mm（选配） |
||||
|
探针测量系统 |
英国雷尼绍φ1mmφ2mm（选配） |
||||
