一、 产品介绍

影像测量仪，源自杰出的影像仪硬件技术，配备了业界功能最强大的手动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、小批量的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。

仪器特点：

◆ 精密的传动装备设计，实现快速移动。

◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。

◆ 配备多功能测量软件、满足不同的测量需求。

◆ 可导入DXF文件进行快速检测。

◆ 测量数据可导入Word、Excel、AutoCAD。

◆ 图文并茂的报表输出功能、轻松输出检测结果。

◆ 三轴精密交叉滚子导轨、保证机器精度及使用寿命。

◆ 高清晰度镜头和高分辨率CCD、实现产品高清晰度测量。

◆ 业界先进的卡位镜头、轻松实现倍率切换。

影像测量仪技术参数

型号		GD-2010S
行程(mm)		200×100×200
外形尺寸(mm)（含仪器桌）		750×1300×1500
金属台面尺寸（mm）		460X360
工作台玻璃尺寸（mm）		340X250
重量(kg)		170
承重(kg)		20
测量精度(μm)		E1 (X/Y)=（3.0+L/200）
探针测量精度(μm)		3+L/200
光栅尺		1μm分辨率
导轨		(X/Y) 交叉滚子导轨 Z轴台湾“上银”直线导轨
摄像系统		1/3英寸700线彩色高清晰度摄影机（带白平衡功能）
光源	轮廓光	轮廓光 LED冷光源，透射光加装聚光镜片实现平行光照射
	表面光	LED冷光源，软件操控，减少电气元件损坏。
光学镜头		电子卡位镜头，6.5：1变倍范围
放大倍率		光学放大倍率：0.7～4.5×；影像放大倍率：24～158X
软件		高达影像测量仪专用手动测量软件
电源		220V/50Hz/3A
工作环境		温度20℃±2℃，温度变化<2℃/hr，湿度30～80%
影像仪专用桌		内置开关电源、控制器、电源控制开关、指示灯、移动滚轮
保修期		12个月

* L表示测量长度，以毫米为单位。** 同轴光可选配，技术参数同轮廓光。

*** 放大倍率为近视值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率16～104×或64～416×。

 应用行业： 机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。

 测量对象：LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

测量元素：长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。

二、测量软件介绍（国内最强的测量软体）

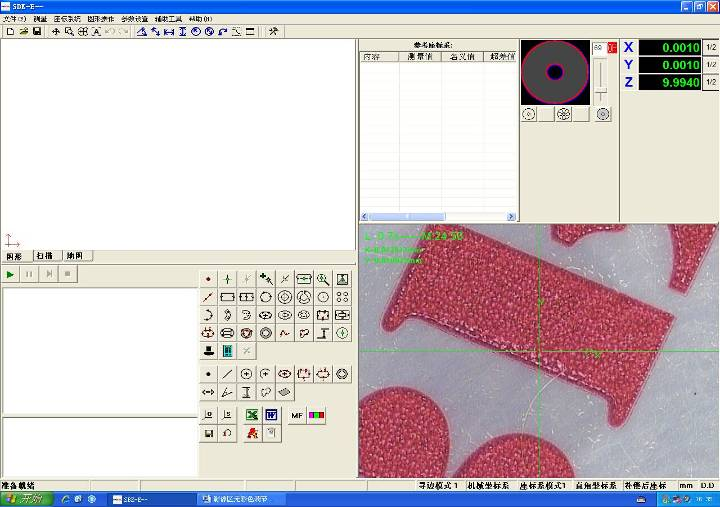

软件操作介面：



软件主要功能简介：

1、自动测量功能：鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧

2、手动CNC：在有夹具的情况下面可以进行半自动测量 （测量效率远高于同行）

3、光学测高功能

4、光学测量平面度

5、辅助对焦：帮助找到最清晰时候的Z位置（辅助调焦提高测量精度）

6、图片输出：测量结果可以图片的格式输出（相当于数码相机功能）

7、形位公差：圆度，直线度，平行度，垂直度，同心度

8、设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示

9、CCD矫正：矫正图像畸变

10、轮廓跟踪：通过软件自动计算出工件的轮廓并显示出来 （清晰显示测量位置）

   11、矢量绘图功能：图元字体可以无级的放大缩小

12、标注功能:半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注

13、命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要

14、地图测量：可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作（合成大图片）

15、虚拟测量：虚拟测量技术使影像测量软件可脱离硬件机台。在没有机台和产品的情况下，软件同样可以测量产品的尺寸（可以脱机测量）

16、二维抄数：可将产品外形描出，描出的图形可转入AutoCAD形成工程图，可以做逆向工程

17、SPC分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图等
