产品简介：电线拖链试验机,本機主要模擬測試電線、電纜裝載於拖鏈內的柔軟度及耐撓度，測試電線的絕緣皮在一定次數下的龜裂程度以及線芯的斷裂情況。本機运动採用伺服馬達做動力源，同步輪同步帶傳送保證機器運行速度和行程的精准。

电线拖链试验机,本機主要模擬測試電線、電纜裝載於拖鏈內的柔軟度及耐撓度，測試電線的絕緣皮在一定次數下的龜裂程度以及線芯的斷裂情況。本機运动採用伺服馬達做動力源，同步輪同步帶傳送保證機器運行速度和行程的精准。以及使用臺灣維綸7”彩色觸摸屏做為人機對話，PLC作為資料獲取以及命令執行。本機具備速度數顯、可調，斷線指示、單線斷/全部斷選擇開關、到次數自動停機等功能。

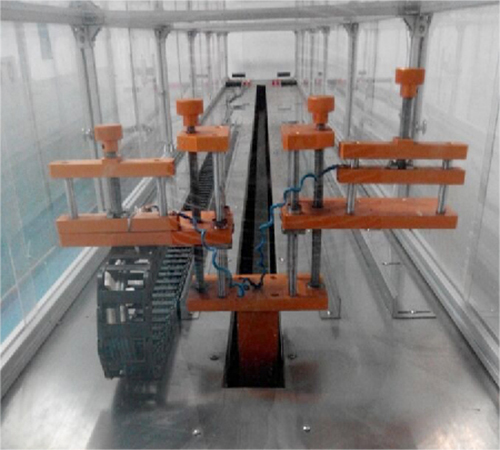

拖链夹具

1.请选择AC220V电源，并且正确接地。

2.打开电源开关。

3.根据测试要求设置：行程，速度，次数等试验条件。

4.连接电缆二端导线，线缆A端分别单独连接在接线端子上，线缆B端全部短路一起连接在夹板上的导线。

5.连接完后，学习按键打开，再按测试按键。等待指示灯亮后，说明已经学习完成。按回学习按键，再按测试按键.这时线缆处于测试状态，指示灯闪亮。

线芯接线端

6、拖链轨道可根据拖链实际尺寸定做，拖链轨道可两边调节。

7、针对在测试过程中，因拖链下垂影响测试结果，特增加8对支撑装置，降低下垂情况。

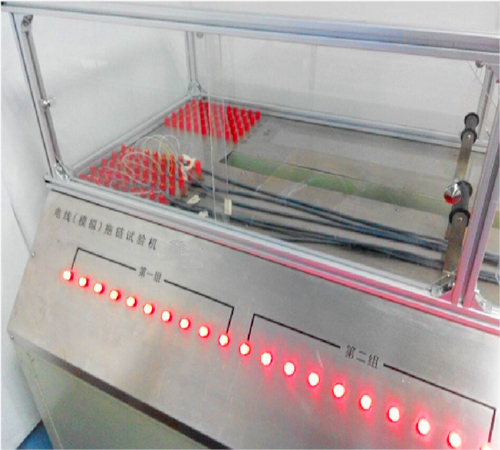

8、导通功能集成50芯线检测功能，採用低電壓DC24V作線路檢測在测试过程中，有断线，短路情况发生，相应的指示灯点亮，为您指示故障部位。

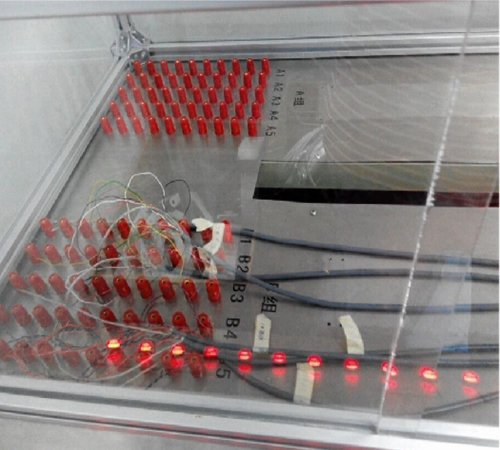

导通指示灯

9、动力源使用1.5KW伺服馬達，保證機器的長期穩定、急停刹車的有效執行。

10、运行机械结构采用同步輪同步帶作動力傳動，保證機器工作噪音的相對安靜。

拖链宽度可调档块

11、拖鏈底部臺面為不銹鋼臺面，拖鏈固定台做鋁件陽極處理。

12、机器外壳采用安全保护罩以合金铝型材为主拼接而成，透明亚克力做左右推拉窗，方便美观！

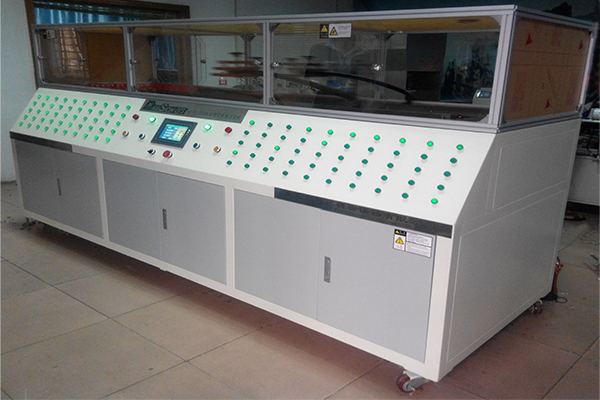

整机图片：
