一、用途：

本机主要用于能折挠之电路板（俗称软性电路板FPC）作弯折测试；如手机、PDA、电子词典、手提电脑等电子产品FPC软板的耐弯折寿命检测试验。

产品特点：

1、 本机采用触摸屏及PLC控制，中文界面，操作简单，耐久使用。

2、 本机采用步进电机，定位精确，角度误差小，可高速测试，耐久使用。

3、 可作FPC导通测试。

二、设计标准：TAPPI-T423PM，ASTM-D2176，JIS-P8115，GB/T2679-5

三、主要技术参数：

控制方式：触摸屏
试样：15×(150~200)mm
荷重方式：砝码式 / Weight type（标配一个砝码255G）

試片尺寸：15×100mmD

试验角度：0~135±2°C可调

試驗速度：6次／S（可调）

计数器： 0～999,999

摆动半径：0.38/1.0/1.5/2.0/3.175可选或可依客户要求定做（标配1.0）

传动方式：同步轮
外型尺寸：(L×W×H)320*280*300mm
重量：30kg
电源：1∮ ,AC220V,2.6A

电机:步进电机

四、备注

耐折强度试验机以下夹具向左右两边往复弯折试样，直到折断试片，并自动计数

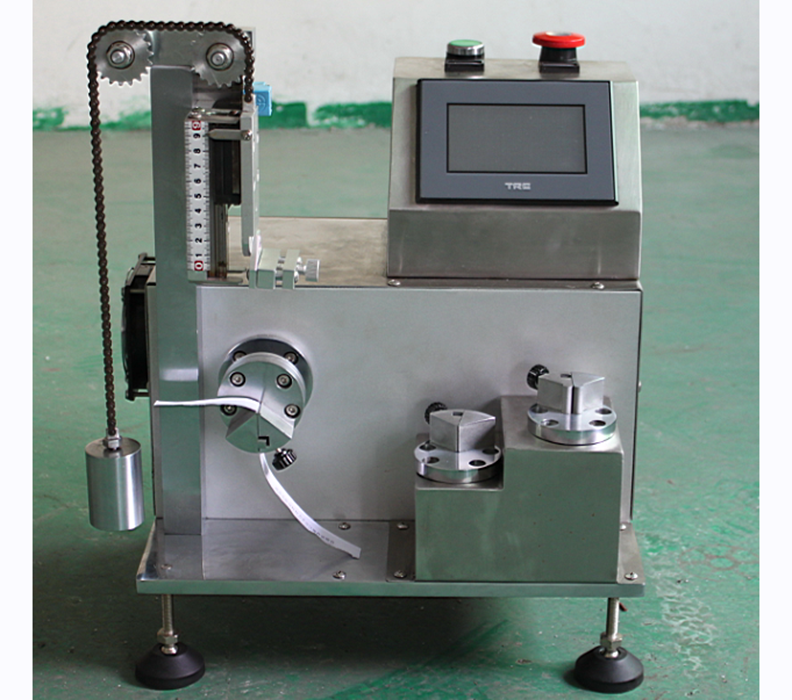

五、图片
