　　一、功能用途：

　　本机主要适用于对金属、非金属及复合材料的拉伸、

　　压缩、弯曲、剪切、撕裂、剥离、抗压、抗剪切、等力学性能的测试

　　二、依据标准：

       本试验机根据《电子式万能试验机》GB/T 16491-1996标准制造。

　　三、 性能特点：

　　1.精美雅致的外观设计。我公司多年来一直非常注重产品的外观造型，开发出许多可与国外机型相媲美的产品.部分试验机已取得国家外观专利保护。

　　2.关键零部件。采用国际著名品牌，如台达最新变频控制系统，美国传力载荷传感器等。

　　3.圆弧齿形同步带最先进的铝合金减速系统，具有效率高、寿命长、噪音低、免维护的优点。采用纯数字的控制模式，无飘零、无失调。

　　4.采用高精度丝杆加载。加载平稳，试验机的寿命长，长期稳定性好且节能。

　　5.多种保护措施。如功率环节的各种电气保护，软件部分的超载，超位移保护，机械强制安全限位保护等。

　　6.简单、可靠，功能强大的用户操作界面。

　　7.开放的数据结构，无论是结果参数还是过程数据都允许用户随机调用，对科研与教学非常有利。

　　8.用户自编辑报告功能。数据可方便的导入EXCEL表格，方便用户后期处理。

　　四、试验机结构及工作原理：

　　1. 结构：

　　1)微机控制电子万能试验机采用双柱型龙门式结构，下部：拉伸：压缩、弯曲。

　　2)高精度精密丝杆：驱动中横梁上下移动，传递负荷

　　3)同步齿形带铝合金减速系统：带动丝杆转动加载

　　2. 工作原理：

　　台达最新变频控制系统减速系统和高精度精密丝杠带动活动横梁上、下移动，施加载荷，完成各种试验。

　　3、测量系统：

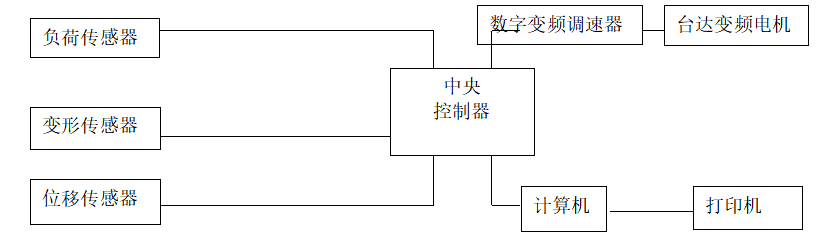

负荷、变形和位移都为闭环控制，见如下示意图。

　　① 负荷测量

　　采用进口高稳定度、高精度多应变式进口负荷传感器，配备测量控制器，传感器的负荷测量范围均分为400000个码字，确保测力精度优于示值的±0.5%，如有特殊要求，可同时标定多个传感器，实现宽范围的负荷测量，且能实现应力、应变、位移全闭环控制。

　　② 变形、位移测量

　　△ 小变形(断裂伸长率小于50%)测量采用电子引伸计和A/D转换电路实现，测量精度±0.5% ，分辩率为0.005mm。如有特殊要求，可同时标定和识别多只电子引伸计(用于金属材料 需要另外选购件)。

　　△配置大变形测量装置可对塑料、橡胶等材料的断裂伸长率进行测试。可配置高低温箱等附属装置。(用于橡胶材料需要另外选购件)。

　　△ 活动横梁位移测量采用日本高精度光电编码器，采用交流伺服高速系统控制，调速方式为计算机控制任意设定，手动设定活动横梁行程。精度为±0.5% ，分辨率为0.001mm。

　　4.传动系统：

　　采用台达最新变频控制系统控制器控制高精度、高响应频率的变频电机，联接铝合金减速系统，通过同步齿形带带动丝杠转动加荷，保证传动系统效率高，噪音低，传动平稳，传动精度高，工作寿命长，并保证速度精度在±0.5%以内。

　　5.主机框架：

　　采用立柱固定上横梁及工作台面构成框架结构，由两根高精度预应力无间隙的丝杠驱动中横梁上下移动，传递负荷，结构合理，刚性及稳定性好，在高速加载下加载平稳，使用寿命长，豪华金属外壳，美观大方。

　　6.微机系统：

　　采用计算机作为主控机，完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能，配有试验机专用WindowsXP中英文版智能化软件包，可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数，并对试验数据进行统计和处理;然后输出各种要求格式的试验报告和特性曲线图样。

　　性能特点：

　　

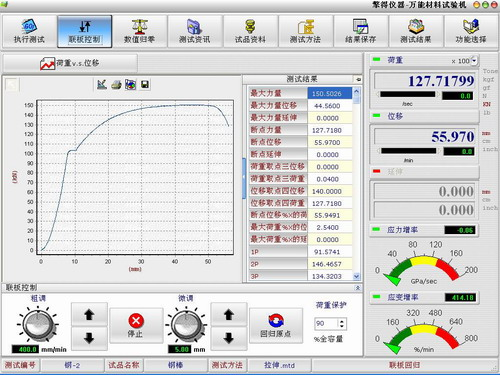

　　1)Windows-XP操作系统下的豪华界面测试软件 定速度、定位移、定荷重、定荷重速率、定应力速率、定应力、定应变速率、定应变、应力速率→应变速率加之多种阶段转换控制菜单可自由组合成无穷多种多阶控制模式：位移>=、位移<=、荷重>=、荷重<=、屈服点、断点比例、应力>=、应力<=、应变>=、应变<=、循环及嵌套循环控制等。

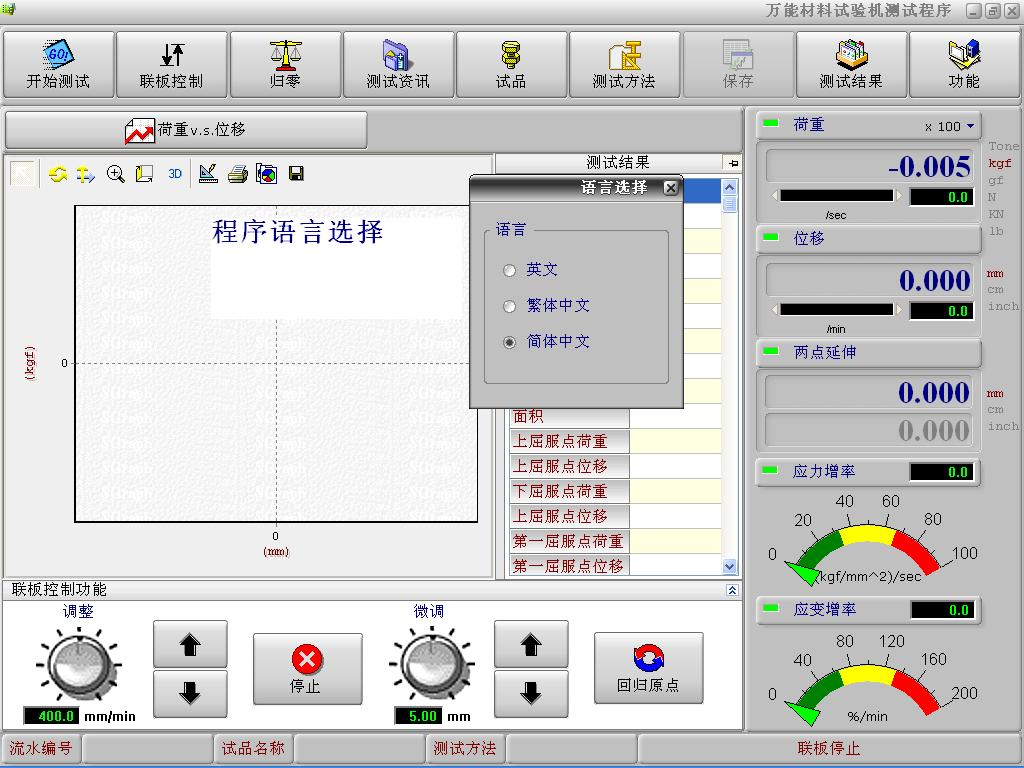

　　2)多种语言随机切换：简体中文、繁体中文、英文。

　　3)十几种豪华测试程序界面。

　　4)可设定10个用户权限及密码管理,用于区别不同使用者登陆测试软件后能使用的功能。

　　5)力量(Tone、Kg、g、Kn、N、Lb)位移(mm、cm、inch)单位可随机切换,应力、应变虚拟表盘：动态显示应力，应变的变化增率.

　　6)数据归零功能：可单独分别对力量、位移、变形归零，亦可对力量、位移、变形同时归零。

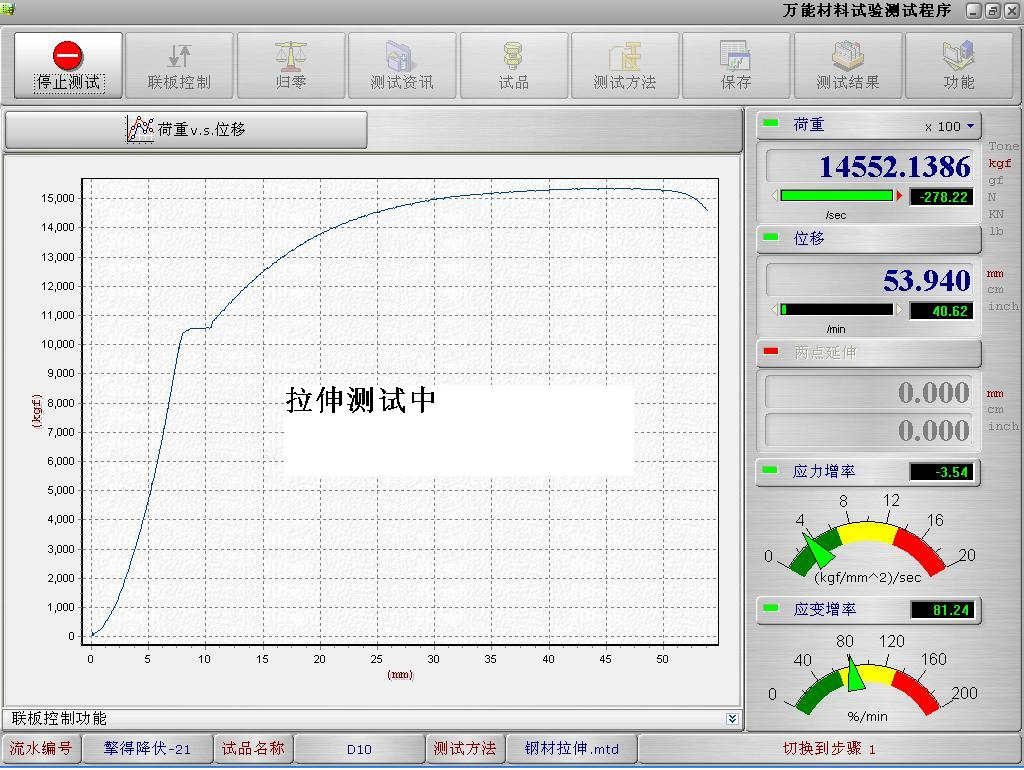

　　7)测试过程中可随机切换显示各类曲线：荷重-位移、荷重-时间、位移-时间、应力-应变、荷重-两点延伸。

　　8)测试标准编辑器模块化设计一次输入永久调用:提供使用者自由设定所需应用的测试标准，测试标准的架构是完全开发的没有行业使用上的限制，范围涵盖金属，非金属，特殊材料及成品的GB、ASTM、DIN、JIS、BS…等测试标准。

　　9)试品资料编辑器模块化设计一次输入永久调用:提供使用者自由设定所需应用试品数据

　　10)公式编辑器模块化设计一次输入永久调用：供使用者可自由添加、修改、删除各类测试所需的公式以满足不同测试的计算要求。

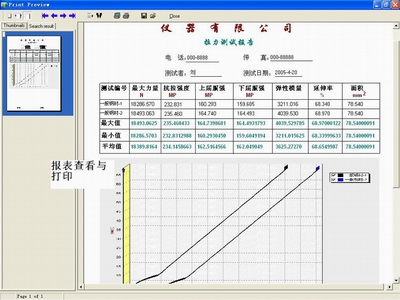

　　11)专业级的报表编辑器:简单灵活由如WORD通俗简便的报表编辑器可让客户简单方便的编辑与打印各类自己喜好的报表，程式内建双报表编辑器完全开放使用者自由编辑各类报表，供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局)。

　　12)软件具备力值双校正系统：自动标定，零点、倍率软件调整非常方便,简洁的全程一档与精密全程七档力量线性双校正系统多路力传感器的使用下：自动辨认自动导入校正数据.

　　13)软件具备超载保护功能：超载保护荷重值提供客户自由设定。

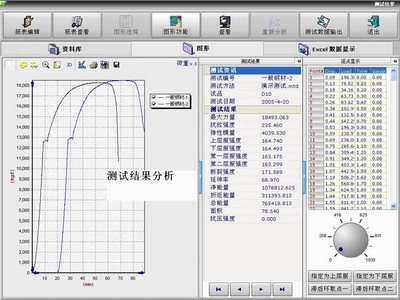

　　14)图形3D变换、多笔测试结果比较图形查看、自由变换坐标显示、自由缩放各类测试曲线可对测试结果进行重新分析、重新计算、滞后环法及逐步逼近法求取非比例延伸强度、荷重取点、位移取点设定、剥离区间设定等等。

　　15)测试结束可自动存档、手动存档，测试完毕自动求算最大力量、、上、下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间最大值、最小值、平均值等等。

　　16)强大的测试结果数据分析功能：除了可对一般单阶控制所得的测试曲线进行各种参数的抓取及求算外，还可对特殊测试的多阶控制的曲线进行各阶参数的抓取及求算且是可自由设定计算的。

　　17)测试结果可以EXCEL、等格式的数据形式输出

　　18)可对测试结果进行统一批号下的数据分析，报表打印，还可自由选择、组合不同批号下测试的结果进行数据分析，报表打印历史测试结果的查询功能：可分别依据测试日期，测试咨讯，测试结果进行查询，亦可使用三者的逻辑组合进行历史测试结果的查询统计功能

　　19)软件具有历史测试数据演示功能：A.增加误删除测试结果的再现性B.方便业务人员外出向客户演示软件超强功能无需机台支持具模拟测试功能。

　　20)软件具备密码锁定功能：可用来区分不同使用者的权限。

　　21)控制器硬件一年内如非人为原因而造成的损坏免费包换、万能材料试验机测试软件终身免费无限升级。

　　

　　

　　

　　



　　7.夹具

　　为实现本机强大的试验功能，除随机提供基本配置拉伸、夹具外，还有用于片、带、线、箔、条、纤维、板、棒、块、绳、布、网等各种材料的拉伸、压缩、弯曲、剪切、剥离、撕裂以及杯突、扭转等试验的夹具，具有互换性，用户可根据自己的需要另外选购。

　　七、 主要技术指标：

　　A.试验机主机技术参数：

　　1.最大试验力：10T

　　2.最大行程(不含夹具)：1000mm

　　3.有效试验宽度：420mm

　　4.主机外形尺寸(长×宽×高)：约680×560×1600mm

　　5.主机重量：约600kg

　　6.数据采样频率：300Hz

　　B. 试验机精度测量参数：

　　a.力值测量参数：

　　1.试验机力值测量精度：0.5级

　　2.试验力最大测量值：10T

　　3.试验力示值分辨率：最大试验力的1/200000

　　八、配置：

　　1.10T试验机主机主要配置：

　　1)试验机主机1台

　　2)高精度丝杠1副

       3)变频电机及变频系统1套

　　4)10T负荷传感器一只(如图5所示)(精度为 3/10000FS)

　　5)WindowsXP 平台下中文版专业试验软件1套

　　2.10T试验机控制系统 1套

　　选用全数字化多闭环材料试验机测量系统，可实现位移、应力、应变等闭环控制，且相互间平滑转换无冲击。

　　性能特点：

　　1) 最高采样速率为300个完整数据/秒。

　　2) 所有通道的全部数据全部保存，便于进行更多的分析。

　　3) 可任选打印/显示已有试样曲线。(全部、单条、任意N条)

       4）一个试样运行中可暂停后继续运行。

　　5) 对试验曲线可多次放大/平移/读点，及手工设置放大。

　　6) 对重要参数的设置有口令保护。

　　3.10T试验机夹具配置：

　　1)10T手动楔形拉伸夹具1套(如图7所示 标配)

　　规格：平钳口(mm)——0～8，8～16，

　　V型钳口(mm)——Φ4～Φ9，Φ9～Φ16，

       用途：适用于金属板材和棒材的拉伸试验

　　2) 10T压缩夹具(如图8所示 用户可根据自己的需要另外选购)

　　规格：压盘直径Ф100mm

　　用途：适用于各种材料的压缩试验

　　3)10T弯曲夹具(如图9所示 用户可根据自己的需要另外选购)

　　规格：跨距400mm、支辊、压辊直径Ф10mm

　　用途：适用于各种材料的弯曲试验

      4.变形测量系统(如图10所示 用户可根据自己的需要另外选购)

　　电子引伸计一只

　　△ 规格：YYU-25/50

　　△ 标距：50mm

　　△ 变形量：25mm

　　△ 测量精度：0.3%F.S

　　九、交货期：

       合同生效下30%定金后25个日历日内

　　十、交货地点：

       用户指定珠三角地点。

　　十一、设备优惠价

　　1. 万能材料试验机单台价格83000RMB元(不含税)

　　2. 供货范围：包括基本配置。

　　3. 运费供方承担

　　十二、售后服务:

　　1. 一年保修，终身服务;

　　2. 免费安装、调试、培训;

　　3. 免费为用户升级试验软件;

　　4. 4小时内为用户提供售后服务方案;

　　5. 以优惠的价格为用户开发试验软件，扩展试验功能。

　　十三、培训内容：

　　1. 相关人员达到熟练操作设备的能力(含设备及夹具的调整)

　　2. 相关人员达到熟练处理设备故障的能力

　　3. 设备的维修及日常保养工作的培训

　　4. 设备常见故障及特殊故障的排除的培训
